Линейный светодиодный драйвер, подходящий для компактного пространства
Он отличается высокой эффективностью, высоким коэффициентом мощности (PF) и низким общим коэффициентом гармонических искажений (THD), что обеспечивает надежную и оптимальную производительность. Благодаря широкому диапазону диммирования от 1% до 100% и возможности регулировки мощности с помощью внешнего DIP-переключателя привод обеспечивает непревзойденный контроль и гибкость. Подходит для коммерческих, промышленных и жилых проектов освещения.
Основные характеристики и преимущества:

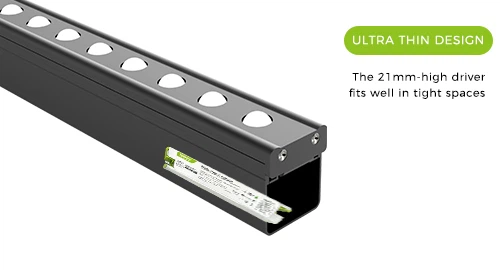

Ультратонкий размер
5 лет гарантии
Возможность офлайн-программирования
Вход 120-347В переменного тока
1.Широкая совместимость: подходит для различных применений светодиодного освещения.
2. Надежная работа: разработан для обеспечения постоянной и стабильной выходной мощности.
3. Длительный срок службы: длительный срок службы: использование 10,000 часов электролитических конденсаторов, долговечность, снижение необходимости частой замены.
4.Простая установка: простая установка, экономящая время и усилия.
Сценарий применения:
Специальное дизайнерское пространство: например, кинотеатры, театры, площадки для выступлений и т. д. Линейные светильники могут быть изготовлены по индивидуальному заказу и установлены в соответствии с особыми дизайнерскими требованиями пространства и визуальным восприятием аудитории.
АккумуляторCсравнение
|
Оффлайн программирование: Операция более удобна. Драйвер может программироваться в автономном режиме, когда он установлен в лампе. Вам нужно только вывести линию для подключения к программатору, чтобы легко реализовать операцию офлайн-программирования. |
НФК: Восприимчивость к сигналу блокировки частоты металлом: Когда драйвер установлен в лампе, он восприимчив к сигналу внутреннего экранирования металлом. |
|
Согласованность конфигурации: В процессе производства можно гарантировать, что каждое устройство имеет одинаковую прошивку и конфигурацию.
|
Проблемы совместимости: Не все смарт-устройства поддерживают NFC, что ограничивает его популярность и применение.
|
|
|
|

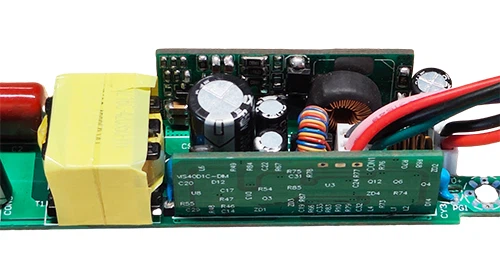

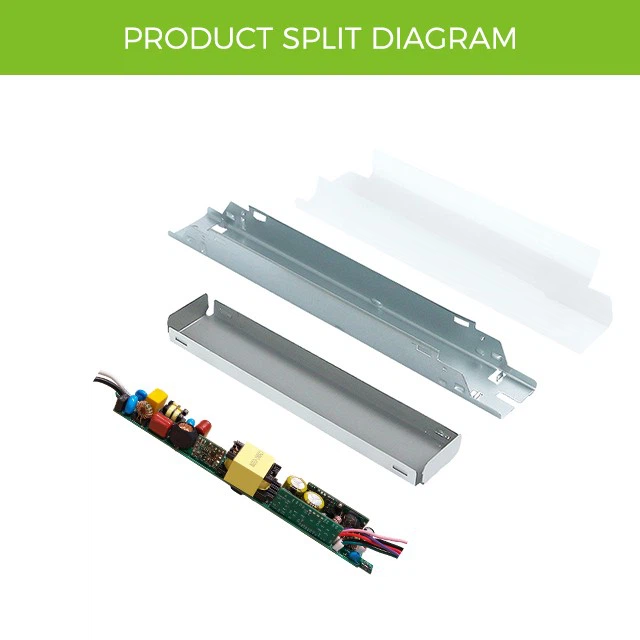

Введение во внутреннюю структуру
|
Его помехозащищенность и надежность дополнительно улучшены за счет точной конструкции с учетом электромагнитной совместимости (ЭМС).
|
Встраиваемые светильники: тонкие светодиодные ленты, встроенные в потолок или стену, могут обеспечить равномерное окружающее освещение, усиливая общий световой эффект внутреннего пространства.
|
Использование конденсатора на 10000-часов может продлить срок службы драйвера.
|
Диаграмма электрической кривой:
Испытание при температуре Та 25 градусов и выходном токе 1200 мА
88,4% при полной нагрузке 277 В переменного тока
88,6% при 347 В переменного тока при полной нагрузке
<20 %@347Vac(60-100 %) full load
<10 %@120Vac(30-100 %) full load
Больше или равно 0.9 при 277 В переменного тока/50 Гц(60-100 %) при полной нагрузке
Больше или равно 0.9 при 347 В переменного тока/60 Гц (60-100 %) при полной нагрузке
Инструкции по подключению:
Изделие разделено на две секции: одна для входа переменного тока, а другая для выхода постоянного тока и входа сигнала диммирования. Клеммы LED+ и LED- подключаются к положительному и отрицательному полюсам светодиодной лампы соответственно. Красная VCC+ и розовая клеммы подключаются к модулю управления 12 В. Фиолетовая DIM+ подключается к положительному выводу диммера 0-10V, а розовая GND подключается к отрицательному выводу диммера 0-10V. Зеленая положительная K+ и черная отрицательная K- клеммы подключаются к положительному и отрицательному полюсам DIP-переключателей соответственно.
Упаковка продукта:
горячая этикетка : линейный светодиодный драйвер, подходящий для компактного пространства, Китай линейный светодиодный драйвер, подходящий для компактного пространства производители, поставщики, завод, Регулируемый светодиодный водитель для освещения театра, Dimmable Comvitant Tocce LED -драйвер, светодиодный водитель замолчания для освещения магазина, Постоянный напряжение светодиод, светодиодный водитель для промышленного освещения тусклый, Регулируемый светодиодный водитель для ландшафтного освещения
LT50D1C
|
Pпроизводительность |
||
|
Модель |
LT50D1C-HA |
|
|
Вход |
Напряжение |
120-347Вакуум(стандартный) |
|
Диапазон частот (Гц) |
50/60Гц |
|
|
Эффективность |
86.6% при полной нагрузке 120 В переменного тока |
|
|
88,4% при полной нагрузке 277 В переменного тока |
||
|
88,6% при 347 В переменного тока при полной нагрузке |
||
|
Коэффициент мощности |
Больше или равно 0.9 при 120 В переменного тока/60 Гц (30-100 %) при полной нагрузке |
|
|
Больше или равно 0.9 при 277 В переменного тока/50 Гц(60-100 %) при полной нагрузке |
||
|
Больше или равно 0.9 при 347 В переменного тока/60 Гц (60-100 %) при полной нагрузке |
||
|
THD (полная нагрузка) |
<10 %@120Vac (30-100 %) full load |
|
|
<20 %@277Vac (60-100 %) full load |
||
|
<20 %@347Vac (60-100 %) full load |
||
|
Переменный ток (макс.) |
0.48A@120Vac полная нагрузка |
|
|
0.21A@277Vac полная нагрузка |
||
|
0.16A@347Vac полная нагрузка |
||
|
Резервная мощность |
<1W |
|
|
Пусковой ток (Холодный запуск двигателя) Макс. |
120 В 20 А пик, длительность 500 мкс (10% Iпик) |
|
|
277 В 25 А пик, длительность 600 мкс (10% Iпик) |
||
|
347 В 35 А пик, длительность 800 мкс (10% Iпик) |
||
|
Ток утечки (макс.) |
<0.5mA@347V |
|
|
Выход |
Ток (мА)/Напряжение (В пост. тока) Мощность (Вт) |
24-42В пост. тока/1200мА/50Вт |
|
Текущая пульсация
|
<5% |
|
|
Канал |
Один канал |
|
|
Линейное регулирование |
±5% |
|
|
Выходное напряжение без нагрузки |
<50V |
|
|
Время начала
|
<0.5S@347V <1S@120V |
|
|
Функция |
Метод затемнения |
{{0}}В 0.5В ВЫКЛ. /0.7В ОТКРЫТ. |
|
Ток затемнения |
<1mA@10V <2mA@0.7V |
|
|
Диапазон затемнения |
1%-100%(стандарт) |
|
|
Регулировка мощности |
Возможность подключения внешних DIP-переключателей |
|
|
Защита |
Перегрев |
Если температура слишком высокая, закройте вниз по выходу, вернуться к нормальному состоянию после освобождения |
|
Перегрузка |
Напряжение под нагрузкой слишком высокое для входа защита. вернуться к нормальной жизни после освобождения |
|
|
Короткое замыкание |
Войти в режим икоты и вернуться в нормальный режим после освобождения |
|
|

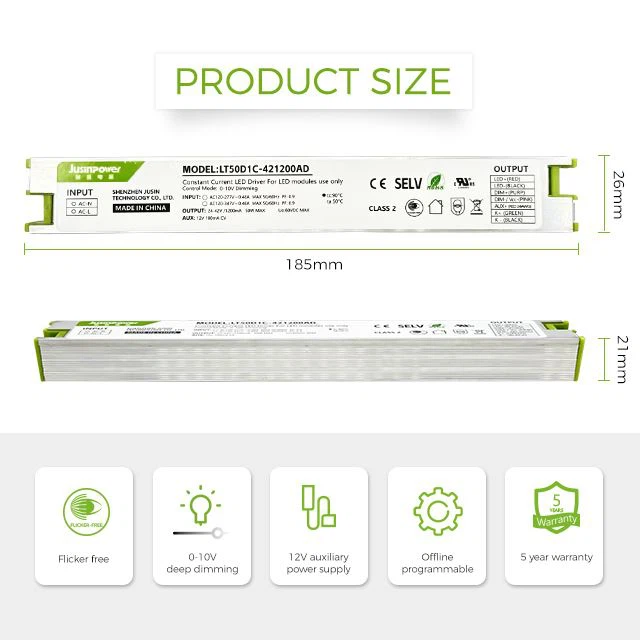

Размер |
|
|
Длина |
185 мм |
|
Ширина |
26мм |
|
Высота |
21 мм |
|
Вес (г) |
145g |
|
Относящийся к окружающей среде |
|
|
Стандарт безопасности |
UL8750, класс 2 |
|
ЭМС |
Соответствует FCC часть 15 |
|
Рабочая температура |
-20 градуса до 50 градусов |
|
Температура хранения, влажность |
-20 градусов до 85 градусов,20-90%RH |
|
Гарантия Тс |
50000Часов (с)@TC:80 градусов |
|
Защита от перенапряжения |
ЛН 1КВ |
|
Рейтинг IP |
IP20 |
|
Драйвер серии |
|||||||
|
Модель |
Максимальная мощность |
Входное напряжение |
Выходное напряжение |
Выходной ток |
Коэффициент мощности |
Власть Регулирование |
Эффективность |
|
LT20D1C-HA |
20W |
120-347Вакуум |
24-42В пост. тока |
500мА |
0.9 |
Регулируемый |
85% |
|
LT50D1C-HA |
50W |
120-347Вакуум |
24-42В пост. тока |
1200мА |
0.9 |
Регулируемый |
88.6% |
|
LT80D1C-HA |
80W |
120-347Вакуум |
24-42В пост. тока |
1800мА |
0.9 |
Регулируемый |
90.5% |
Инспекция
|
Новый проект Общее обсуждение проекта, определение спецификации продукта, смета, предложение стоимости. В соответствии с вашими конкретными потребностями мы можем разработать индивидуальные решения, которые отличаются от общепринятых стандартов. |
НИОКР-дизайн Исследование и проектирование прототипа. Функциональное испытание и проверка прототипа. У нас есть профессиональная команда НИОКР и инженеры из примерно 20 человек, которые могут предоставить вам полный спектр услуг от разработки концепции до производства прототипа продукта. |
Образец выпуска Получите одобрение образца клиента — окончательная модификация.
|
Массовое производство Логистические услуги и предоставление послепродажного обслуживания.
|
