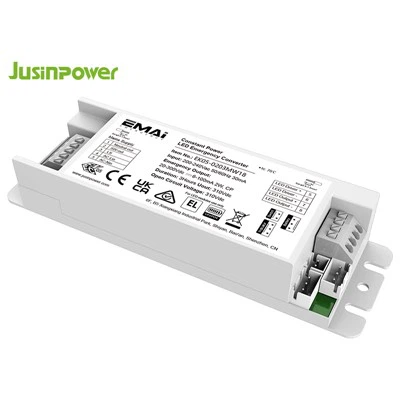

ENEC CE Сертификация TUV Компактные светодиодные блоки аварийного питания
Разработанный для требовательных рынков,-от больниц ЕС до торговых центров Персидского-региона-, EMAI EK05 обеспечивает бесперебойное и постоянное- аварийное освещение (2–5 Вт). Его сверх-выходное напряжение 20–300 В постоянного тока автоматически-настраивается в реальном времени, гарантируя совместимость с широким спектром светодиодных систем. Компактный, но мощный, он использует литиевую технологию для уменьшения занимаемой площади и увеличения срока службы. Безопасность и надежность встроены в: автоматическую ежемесячную/ежегодную самодиагностику-, защиту от глубокой разрядки и разъемы аккумулятора,-устойчивые к переполюсовке-. В случае неисправности зарядка мгновенно прекращается; после устранения проблемы повторная активация кондиционера происходит полностью автоматически-, посещение технического специалиста не требуется. Сертифицировано ENEC, CE, UKCA, CB и C-tick, подходит только для использования в сухих помещениях с низким-риском. Поддерживается гарантией производителя 3 года.
Основные характеристики и преимущества:
200–240 В переменного тока
Аварийное питание постоянного тока
Защита от-переразряда
Защита от перезаряда
Сертификация ENEC
Широкий диапазон выходного напряжения: 20–300 В постоянного тока для различных применений.
Саморегулирующийся выходной сигнал-соответствует нагрузке светодиода-настройка не требуется.
Сертифицировано: CB, ENEC, TUV, UKCA, SAA и EL/EL-T.
Химический состав LiFePO₄, не содержащий кобальта-: безопаснее и экологичнее.
Защита выхода от обрыва/короткого замыкания повышает надежность системы.
AСценарий применения
Жилые здания: Обеспечивает аварийное освещение в коридорах, лестничных клетках и помещениях общего пользования жилых комплексов и домов, обеспечивая безопасную эвакуацию и навигацию во время сбоев в подаче электроэнергии.
Преимущества продукта
1. Глобальное соответствие начинается с сертификации ENEC
На сегодняшних регулируемых рынках сертификация=заслуживает доверия. EK05 отличается ENEC, золотым стандартом безопасности водителей светодиодов в Европе,-принятым властями без дополнительных испытаний в большинстве стран ЕС. Полный набор международных разрешений (CB, CE, UKCA, C-tick) обеспечивает беспрепятственное внедрение в различные регионы при соблюдении местных электротехнических норм и правил. Для производителей, стремящихся к глобальному распространению, EK05 – это выбор с низким-риском и высоким-соответствием требованиям.
2. Следующее поколение совместимого резервного питания.
Сочетая присущую элементам LiFePO₄ стабильность с прецизионным контролем температуры на основе NTC-, эта батарея обеспечивает надежное аварийное питание, оставаясь при этом в безопасных температурных пределах (0–60 градусов). Его конструкция соответствует всеобъемлющим положениям Регламента ЕС по аккумуляторам (ЕС) 2023/1542-, подтвержденным ссылкой на оценку 2IFpR19/66, и охватывает все: от цифровых паспортов аккумуляторов до целей по переработке. Независимо от того, используется ли он в промышленных системах ИБП или в хранении энергии в жилых домах, он устанавливает новый стандарт безопасных, прозрачных и готовых к регулированию энергетических решений.
Параметры батареи
Разная емкость аккумуляторов соответствует разной аварийной мощности и продолжительности аварийной ситуации.
Большая емкость аккумулятора обеспечивает более высокую аварийную мощность и более длительное время аварийной работы, которое можно гибко настроить в соответствии с требованиями проекта.
|
Одинокий |
Бок о бок |
Столбец |
Аварийная мощность (Вт) |
2W |
3W |
4W |
5W |
||||||
|
Продолжительность чрезвычайной ситуации (ч) |
1.5 |
3 |
1.5 |
3 |
1.5 |
3 |
1.5 |
3 |
|||||
|
Тип батареи |
Структура |
Клетка |
Размер(Д*Ш*В) |
Модель |
|
|
|
|
|
|
|
|
|
|
26650 3.2В 4000 мАч |
Одинарный с фиксированной пластиной |
1*1 |
100*28*29 |
1140-02 |
★ |
★ |
★ |
★ |
|||||
|
26650 6.4В 4000 мАч |
Рядом--с фиксированными пластинами |
2*1 |
100*53*29 |
2140-02 |
★ |
★ |
|||||||
|
Колонна с крепежной пластиной |
2*1 |
168*28*29 |
2140-03 |
★ |
★ |
||||||||
|
18650 6.4В 1600 мАч |
Рядом--с фиксированными пластинами |
2*1 |
100*38*21 |
2116-02 |
★ |
★ |
|||||||
|
Колонна с крепежной пластиной |
2*1 |
168*21*21 |
2116-04 |
★ |
★ |
||||||||
|
18650 6.4В 2000 мАч |
Рядом--с фиксированными пластинами |
2*1 |
100*38*21 |
2120-02 |
★ |
★ |
|||||||
|
Колонна с крепежной пластиной |
2*1 |
168*21*21 |
2120-03 |
★ |
★ |
||||||||
Рисунок 1. 26650 одиночный, 3,2 В, 4000 мАч.
Рисунок 2: 26650, рядный, 6,4 В, 4000 мАч
Рис. 3. Колонка 26650, 6,4 В, 4000 мАч.
Рисунок 4. 18650, ряд 6,4 В, 1600 мАч.
Рисунок 5. Колонка 18650, 6,4 В, 2000 мАч.
Время зарядки и разрядки аккумулятора
|
Номер модели |
6,4 В/1600 мАч |
6,4 В/2000 мАч |
6,4 В/4000 мАч |
3,2 В/4000 мАч |
|||||||
|
Аварийное питание |
2W |
4W |
3W |
5W |
4W |
5W |
2W |
3W |
4W |
5W |
|
|
Продолжительность |
3H |
1.5H |
3H |
1.5H |
3H |
4H |
3H |
3H |
1.5H |
1.5H |
|
|
Время зарядки аккумулятора |
Первоначальный заряд |
24H |
|||||||||
|
Капельный заряд |
Непрерывная и бесперебойная зарядка |
||||||||||
|
Зарядный ток |
Первоначальный заряд |
100-250 мА |
100-250 мА |
||||||||
|
Капельный заряд |
100–250 мА/0 мА |
100–250 мА/0 мА |
|||||||||
|
Ток разряда |
400–1000 мА |
800-2000мА |
|||||||||
|
Напряжение защиты от зарядки |
7.3+/-0,5 В постоянного тока |
3.6+/-0,5 В постоянного тока |
|||||||||
|
Конец разрядного напряжения |
5.5+/-0,2 В постоянного тока |
2.7+/-0,2 В постоянного тока |
|||||||||
|
Напряжение защиты от разряда |
4,2 В постоянного тока |
2,1 В постоянного тока |
|||||||||
Аварийная функция
Это аварийное устройство-типа обслуживания. Когда основное питание подключено, зеленый индикатор зарядки должен загореться, указывая на то, что аккумулятор активирован правильно. Свет останется включенным. При отключении питания устройство перейдет в аварийный режим, при этом загорится индикатор. Испытания и проверки должны соответствовать местным правилам эксплуатации.
Функция самопроверки-:
1. Горит зеленый светодиодный индикатор состояния: нормальный режим зарядки, подключено питание 200 - 240 В.
2. Ежемесячный тест, продолжительность теста 15 секунд.
3. 6-месячный тест, продолжительность теста 3 часа.
4. Тесты самопроверки-подпадают под действие норм EN62034.
Функции светодиодного индикатора:
Выкл.: Нормальное состояние, ожидание следующего теста.
Медленное мигание 1: горит 2 секунды/гаснет 2 секунды: выполняется-тест самопроверки.
Медленное мигание 2: 4 секунды горит/1 секунда гаснет: последняя самопроверка-завершена и пройдена (прекращается через 5 дней).
Быстрое мигание: 0,5 секунды горит/0,5 секунды выключается: неисправность, замените батарею или повторно протестируйте устройство.
|
|
Цвет |
Световой индикатор показывает |
Статус |
Комментарий |
|
|
Зеленый |
Постоянный |
Обычный режим зарядки |
Питание 220–240 В переменного тока подключено |
|
|
Зеленый |
Медленная вспышка |
зарядка |
Питание 220–240 В переменного тока подключено |
|
|
Желтый |
Медленная вспышка 1: |
Выполнение самопроверки- |
1-месячный тест, продолжительность теста 15 с. |
|
|
Желтый/Зеленый |
Медленная вспышка 2: |
Самопроверка-недавно выполнена и пройдена |
Остановиться через 5 дней |
|
|
Желтый/Зеленый |
Быстрая вспышка 1: |
Неудачный тест через 1 или 6 месяцев |
Автоматический тест на низкий заряд батареи. |
|
|
Красный |
Быстрая вспышка 2: |
Неисправность батареи |
Аккумулятор не прошел проверку продолжительности или функциональный тест/батарея отсутствует. |
|
|
Красный |
Постоянный |
Поломка светодиода |
Питание 220–240 В переменного тока подключено |
|
|
Нет |
Зеленый выключен |
Аварийный режим |
Работа от аккумулятора (режим постоянного тока) |
Измерение
Схема подключения
Упаковка продукта
горячая этикетка : Сертификация enec ce tuv компактные светодиодные блоки аварийного питания, Китай сертификация enec ce tuv компактные светодиодные блоки аварийного питания производители, поставщики, завод, Светодиодный драйвер аварийного столбца, Аварийный военный водитель, Водитель аварийного склада, Светодиодный водитель аварийного самолета, Светодиодный драйвер для экстренных светильников, Светодиодный водитель для экстренных сигналов
Технические характеристики продукта
Входное напряжение ................................................................................(универсальное) 200–240 В переменного тока, 50/60 Гц
Входной ток (300 В)............................................................................................. 0,07 А (макс.)
Выходное напряжение ................................................................................................................20-300В постоянного тока
Выходной ток..............................................................................................................Автоматическая регулировка
Выходная мощность..........................................................................................................................5 Вт (макс.)
Нейтральный ток самого высокого привода переменного тока.................................................................1 Ампер
Коэффициент мощности ...................................................................................................................................0,5
Скачок напряжения ...................................................................................................................................L-N 1кВ
Время чрезвычайной ситуации ..........................................................................................................90/180 минут
Рабочая температура ........................................................................................................0 градусов - 50 градусов C
Суммарные гармонические искажения ..................................................................< 10% (@ Fully charged)
EMI ................................................................................Соответствует коммерческому объему FCC
Защита в аварийном режиме .................................................Защита от перенапряжения аккумулятора
Защита аккумулятора от пониженного-напряжения
Горячая замена батареи-в обычном режиме защиты
Горячая замена батареи-в аварийном режиме
Защита выхода от обрыва-цепи
Защита выхода от короткого-замыкания
Батарея ........................................................................................Батарея LiFePO4 с обнаружением NTC
Ток зарядки аккумулятора ................................................................................................250 мА (макс.)
Время зарядки аккумулятора .......................................................................................................... 24 часа
Серия продуктов
|
Пример модели |
Аварийное питание |
Время резервного копирования |
Типичная конфигурация батареи |
Тестовый режим |
Диапазон выходного напряжения |
|
ЭК05-0215М/W18 |
2 W |
1.5 h |
2×18650 (1600–2000 мАч) |
Ручной (М) |
20–300 В постоянного тока |
|
ЭК05-0203М/В18 |
2 W |
3 h |
2×18650 (2000 мАч) |
Ручной (М) |
20–300 В постоянного тока |
|
EK05-0203S/W26 |
2 W |
3 h |
1×26650 (4000 мАч) |
Авто (S) |
20–300 В постоянного тока |
|
ЭК05-0315М/В18 |
3 W |
1.5 h |
2×18650 (1600 мАч) |
Ручной (М) |
20–300 В постоянного тока |
|
EK05-0303S/W26 |
3 W |
3 h |
1×26650 (4000 мАч) |
Авто (S) |
20–300 В постоянного тока |
|
ЭК05-0415М/W18 |
4 W |
1.5 h |
2×18650 (2000 мАч) |
Ручной (М) |
20–300 В постоянного тока |
|
EK05-0403S/W26 |
4 W |
3 h |
2×26650 (4000 мАч) |
Авто (S) |
20–300 В постоянного тока |
|
ЭК05-0515М/W18 |
5 W |
1.5 h |
2×18650 (2000 мАч) |
Ручной (М) |
20–300 В постоянного тока |
|
EK05-0503S/W26 |
5 W |
3 h |
2×26650 (4000 мАч) |
Авто (S) |
20–300 В постоянного тока |
Примечание. Помимо приведенных выше характеристик, можно настроить и другие параметры. Пожалуйста, свяжитесь с соответствующим отделом продаж для получения более подробной информации.
